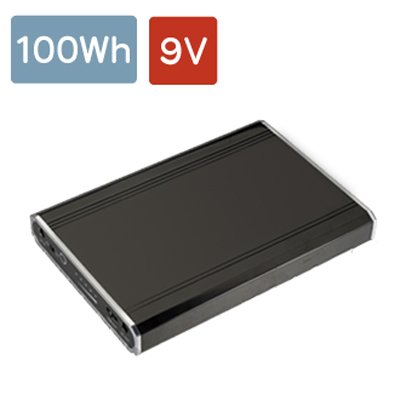

100Wh電池 / DC9V出力 リチウムイオン電源 09VC100型 [09VC100]

100Wh電池 / DC9V出力 リチウムイオン電源 09VC100型 [09VC100]

販売価格: 45,900円(税別)

(税込: 50,490円)

数量:

09VC100型 商品特長


出力DC9V、保護回路と制御機構を内蔵した小型電池パック


最小サイズ・最軽量にも関わらず保護回路と制御機構を内蔵しており、容量・サイズ・機能のバランスに優れているので、測定機器や9V精密機器などへの電力供給や組み込み用途に最適です。航空機への持ち込みも出来るのも特長です。


大容量で小型・軽量

装置の組込電源として、扱いやすいサイズのリチウムイオン電池です。内蔵のリチウムイオン電池は100Whと小型で大容量。インフラ系の携帯用装置の主電源や、パソコンや装置などの大容量外部電源として最適です。


出力の安定化

電池パックは制御ICにより出力電圧が制御されており、常時安定した電圧で出力を行います。一般的な電池セルにおける終止電圧のように、出力側で電圧変動することはありません。(電池セルの出力変動はユーザー側へ影響しません。)


無騒音・低発熱

本体はファンレス構造のため、騒音の発生は全くありません。 完全な無騒音なので、使用環境を乱す事が有りません。


充実した安全制御機能を内蔵

過電流、過充電、過放電、ショート、過熱などの異常発生時に、保護機能が起動して電流を遮断すると同時にブザーで警告します。電池セルに損傷を与えるような状況を事前に防ぎます。

フロート充電方式

ACアダプター接続時は、AC電源から入力を行いながら負荷装置へDC出力を行い、同時に内蔵電池への充電行う事が出来ます。ACアダプターの接続が切れた場合には、内蔵電池からのDC出力へ瞬時に切り替えが行われます。


用 途

電池容量は100Whで小型・軽量が最大の特長です。その特性を生かして携帯装置の組込主電源として能力を最大限に発揮します。また、AC電源に常時接続した使い方をする場合には、小型の無停電電源装置(UPS)と同様の使い方も可能です。 航空機内に持ち込みが出来るのも、このサイズの電池を選択する条件となります。


操作パネル


フロントパネル
左から
[DC-INコネクタ]、[出力ON/OFF]、[表示ボタン]、[状態表示LED]、[USBポート]、[DC-OUTコネクタ]

詳しくは フロントパネルの機能操作 をご覧下さい。

外形図


09VC100型外形図


 ※◀はフロントパネル側を表します。


関連ページ


▶製品特長

▶リチウムイオン電池の使用方法

▶リチウムイオン電池のユーザーサポート

▶保護回路・制御機能について

▶フロントパネルの機能操作

▶用語説明


 リチウムイオン電池のよくあるご質問

 ユーザーサポートのページへ



【特記事項】
  • この商品は通常商品(定型商品)で、送料無料対象品です。


バッテリーパックの製品仕様詳細やご使用方法など、お気軽にお問い合わせください。

お問い合わせ

商品仕様

型 番 09VC100型
出 力 DC9V(3.5A)、USB5V(2A)
電池セル リチウムイオン電池セル 18650型(パナソニック製)
電池容量 100Wh(27000mAh)
サイズ 124mm×191mm×23mm
重 量 860g
材 質 本体外装:アルミニウム
保護回路 過充電保護、過放電保護、過電流保護、過電圧保護、ショート保護、セルバランス保護、過温度保護、出力監視・制御
充電時間 3.5時間
電 源 AC100〜240Vアダプター(標準付属)60W
出力コネクタ 8個付属、6.3×3.0、6.0×4.2、5.5×2.5、5.5×2.1、5.5×1.7、 4.8×1.7、4.0×1.7、7.3×5.0×0.6
安全認証 PSE認証済(本体・ACアダプタ)、JIS認証済(本体・ACアダプタ)、IEC62133認証済(セル)
製品保証 6ヶ月
その他 保護回路作動時にブザーで警告(無音モードあり)、フロート充電(DC出力を行いながら充電)が可能
備 考 受注製造:納期1ヶ月〜(納期は受注後にご連絡致します)
付属品 充電用ACアダプタ(60W)、出力ケーブル、コネクタ(8種類)

各部詳細

  • 接続コネクタは8種類が付属しています。標準で様々な機器に対応します。
  • 電源は容量が60Wの充電用ACアダプタが付属しています。
